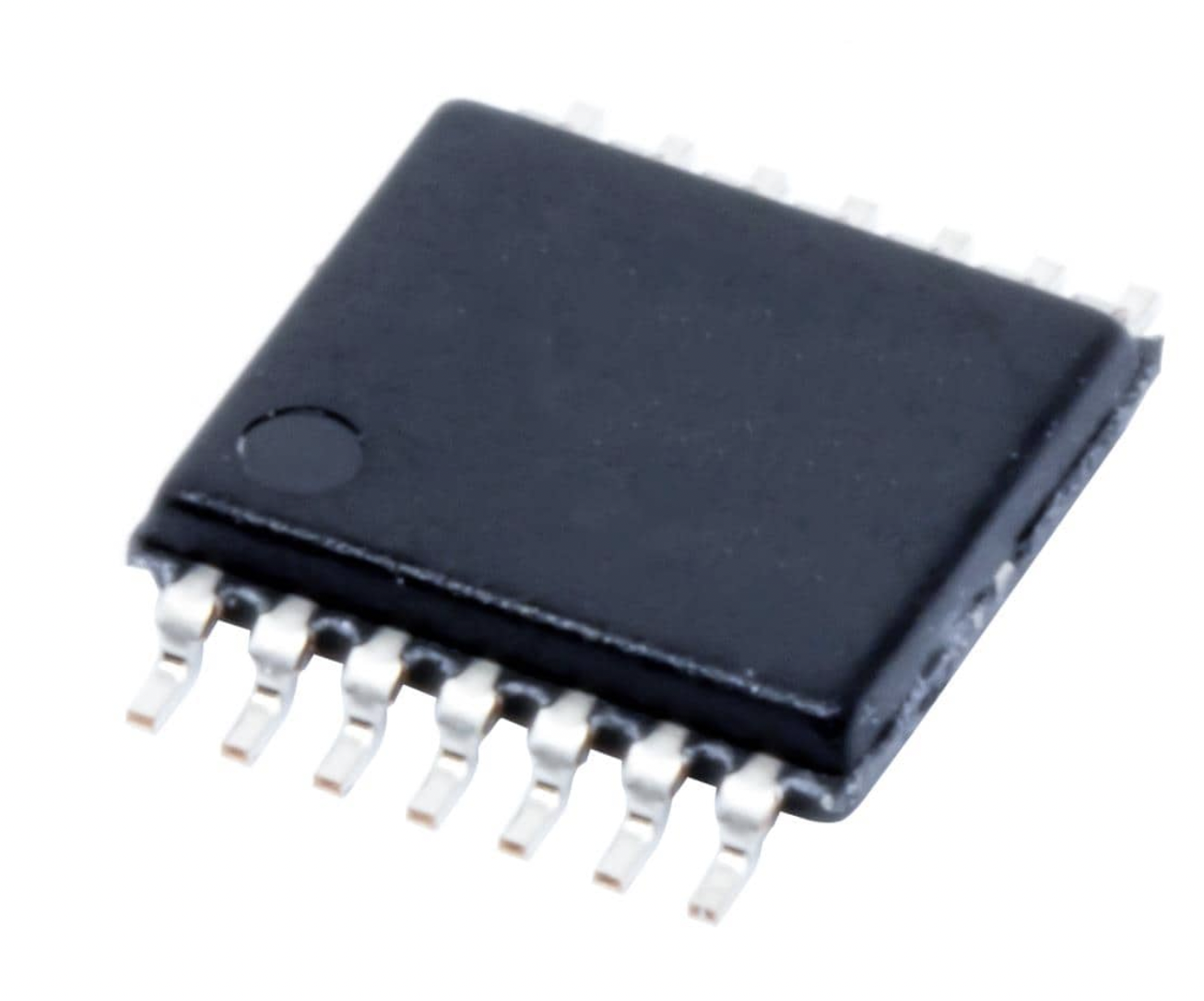

Texas Instruments SN74LVC02APWR

Номер в каталоге производителя

SN74LVC02APWR

Производитель

Texas Instruments

Описание

<div id="divDes">Логические элементы Quad 2-Input</div>

Документация

http://ru.mouser.com/catalogviewer/default.aspx?page=282&amp;highlight=595-SN74LVC02APWR&amp;catalogculture=en-GB / http://ru.mouser.com/catalog/English/103/282.pdf / http://www.ti.com/litv/scas280q

На складе

yes

На складе(количество)

13

На складе(текст)

Возможна немедленная доставка

На заказ

0

Время выполнения производителем

104 недели

Документация

https://at-grupp.ru/upload/iblock/161/sn74lvc02a

Категория продукта

Логические элементы

RoHS

Печатный вид

Совместимые с RoHS Законы о защите окружающей среды ограничивают использование определенных опасных веществ. "RoHS-совместимые" относится к законам, принятым на основании директивы Европейского Союза, 2011/65/EU известной как Директива RoHS. Соответствие нормативам RoHS для любого обозначенного таким образом продукта основывается на информации производителя (изготовителя), о том, что продукт с этим номером соответствует нормативам Директивы RoHS. Компания Mouser Electronics предприняла все обоснованные меры для проверки информации производителя и собрала другие доказательства отсутствия веществ, на которые накладываются ограничения, для подтверждения заявления производителя о соответствии. Для справки: в соответствии с нормативами RoHS (Директива ЕС 2011/65/EU), максимальные значения весовых концентраций для веществ, на которые налагаются ограничения, в любом однородном материале составляют: Кадмий/соединения кадмия 0,01% Шестивалентный хром/ соединения шестивалентного хрома 0,10% Свинец / соединения свинца 0,10% Ртуть / соединения ртути 0,10% Полиброминированные бифенилы (ПББ) 0,10% Полиброминированные дифенилэфиры (ПБДЭ) 0,10%    - Содержит декабромдифениловый эфир (дека-БДЭ) 0,10% Дата: 3/25/2015   Номер в каталоге Mouser: 595-SN74LVC02APWR   Номер произв.: SN74LVC02APWR   Произв.: Texas Instruments   Описание: Logic Gates Quad 2-Input Эта информация действительна, только когда в вашем упаковочном листе от Mouser Electronics, Inc. указано соответствие RoHS. Чак Амсден Директор по качеству Mouser Electronics e-mail: chuck.amsden@mouser.com

Рабочее напряжение питания

3.3 V

Максимальная рабочая температура

+ 125 C

Торговая марка

Texas Instruments

Минимальная рабочая температура

- 40 C

Размер фабричной упаковки

2000

Серия

SN74LVC02A

Упаковка

Reel, Cut Tape, MouseReel

Продукт

Single-Function Gate

Вид монтажа

SMD/SMT

Вес изделия

57.200 mg

Рабочий ток источника питания

10 uA

Тип выхода

TTL

Упаковка / блок

TSSOP-14

Напряжение питания - макс.

3.6 V

Напряжение питания - мин.

2 V

Высота

1.15 mm

Длина

5 mm

Ширина

4.4 mm

Функция

The 'LVC02A devices perform the Boolean function

Диапазон рабочих температур

- 40 C to + 125 C

Тип продукта

Logic Gates

Выходной ток высокого уровня

- 24 mA

Время задержки распространения

4.4 ns

Выходной ток низкого уровня

24 mA

Тип входа

TTL

Семейство логических элементов

LVC

Количество цифровых разрядов

4 bit

Количество вентилей

4 Gate

Тип логики

2-Input NOR

Количество входных линий

2 Input

Количество выходных линий

1 Output

Логическая функция

NOR

Количество входных/выходных линий

2 / 1
